剣は刃を保つために硬くなければなりませんが、当たったときに折れないように十分な柔軟性も必要です。刀を鍛造した日本の武器鍛冶の達人たちは、耐性と適応性のバランスを模索しました。今、 国際的な科学者チームが、極限状態に耐えられる材料を生み出すメカニズムを発見した：ニオブとチタンをベースとした 2 つの実験用合金は、摂氏 -253 度で脆性挙動への測定可能な移行を示さずに、変形能力を維持しました。
この発見は、 自然、特定の金属の既知の制限に疑問を呈します。それは科学者たちが不滅の剣を作るための合金を発見したという意味ではなく、 彼らは、極低温での亀裂の形成と伝播に対してより優れた抵抗力を持つ構造材料を設計する新しい方法を特定しました。 でも、最初から行きましょう。 一部の金属は冷たくなると抵抗が増加しますが、脆くなることもあります。これは延性-脆性転移として知られている現象です。通常は変形して打撃エネルギーの一部を吸収する可能性がある材料は、温度が低下すると破壊しやすくなります。
この現象は、鉄、タングステン、クロムなどの体心立方結晶構造を持つ金属に特に影響を与えます。それらの変形は、転位と呼ばれる結晶ネットワーク内の線状欠陥の動きに大きく依存します。これらの欠陥により、原子面が移動し、金属が壊れることなく形状が変化します。 非常に低い温度では、移動がより困難になり、材料が応力を吸収する前に亀裂が広がる可能性があります。

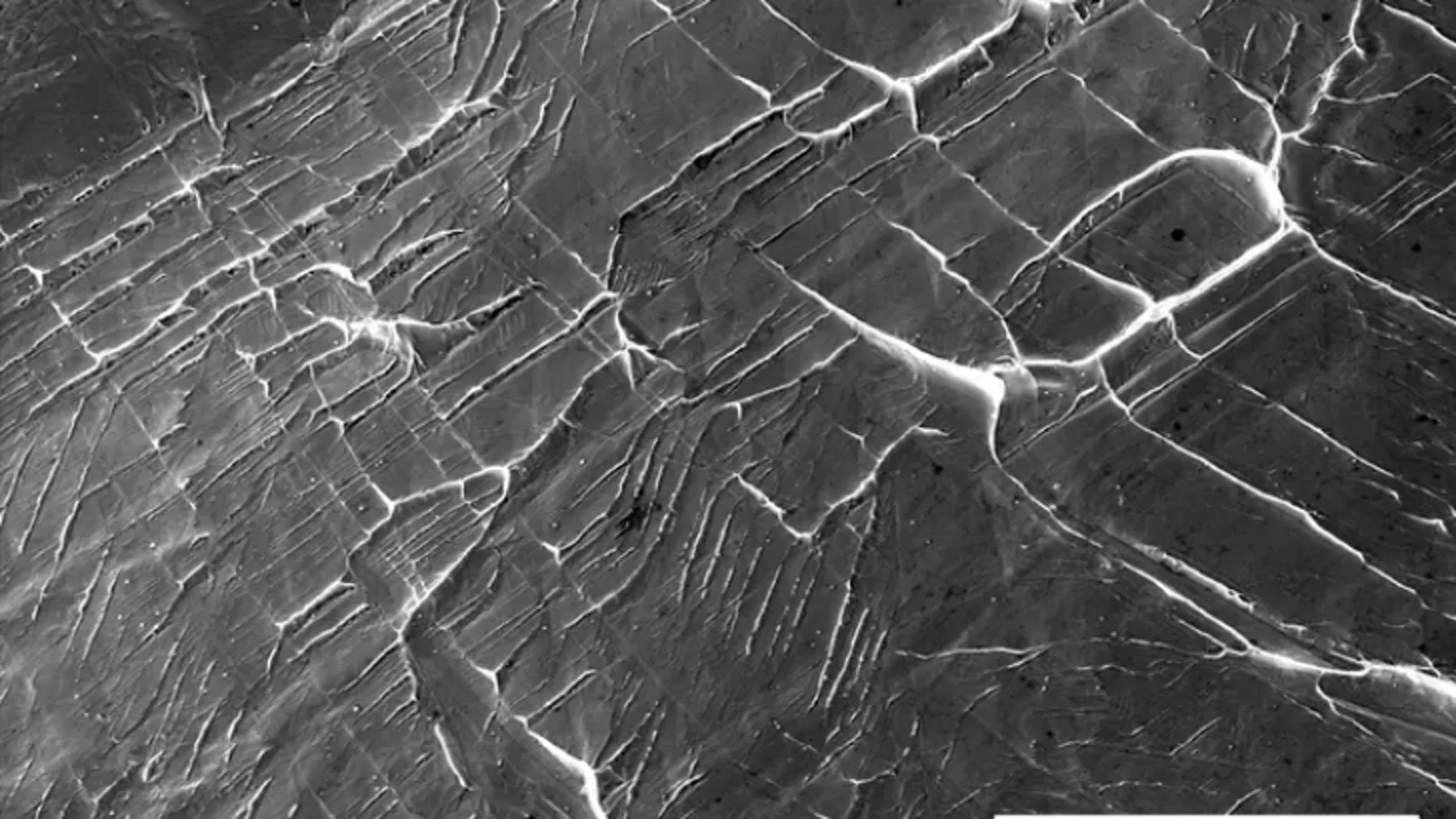

研究された合金は代替品に頼っています。科学者らは、原子が隣接する構造に対して鏡面方向に再配置された小さな領域である双晶の形成をナノメートルスケールで観察した。 同時に、局所的な相変態、つまり結晶組織の変化が発生します。 両方のプロセスを組み合わせると、結晶間の境界に張力が集中し、新しい転位の出現が促進されます。
したがって、材料は、通常の機構が困難に遭遇した場合でも、変形を継続できる新しい点を生成することができます。それは、道路が霜でふさがれている都市のようなものです。新しいルートが開通することで交通が継続できるようになります。この場合、 新しい結晶構造は、亀裂が突然の破壊を引き起こすのではなく、亀裂の周囲の応力を再分散するのに役立ちます。
この現象を観察するために、チームは英国にある ISIS 中性子およびミューオン源で Engin-X 装置を使用しました。 彼らは、ヘリウムガスを使用してサンプルを約20ケルビン（摂氏約-253度）まで冷却し、中性子線がサンプルを通過する間にサンプルを牽引しました。 次に、電子顕微鏡で材料を検査し、その元素の分布を分析し、計算モデルを使用して関係するメカニズムを理解しました。
「何十年もの間、延性と脆性の転移は、体心立方構造を持つ金属の根本的な限界であると考えられてきました。工学教授で研究リーダーのドン・リュー氏は説明します。」 私たちが驚いたのは、これらの合金が 20 ケルビンでも驚異的な損傷耐性を示し続けていることです。 従来の転位運動が発生する前に、双晶化と相変態がどのように連携して塑性を生成するかを発見することで、極低温環境で機能する構造金属を設計するための新しい道を特定しました。」
結果が役に立つかもしれない 極低温システム、航空宇宙技術、エネルギー用途向けのコンポーネントを開発する 非常に低い温度での燃料の保管と輸送など。ただし、実際の使用条件下での動作を評価し、これらの特性がより大規模に製造および維持される方法を決定する必要があります。
「この知識から、研究の共著者であるデビッド・クルック氏はこう結論付けています。 材料が極端な温度でも延性を維持するための独自の経路を作成できる微細構造条件を設計できます。”。 真の目新しさは、不死身の金属を発見したことではなく、寒さによって通常の変形が困難になった場合に、その構造が新たな変形経路を開く可能性があることを実証したことである。この戦略は、最も過酷な環境向けに材料を設計する方法を変える可能性があります。
